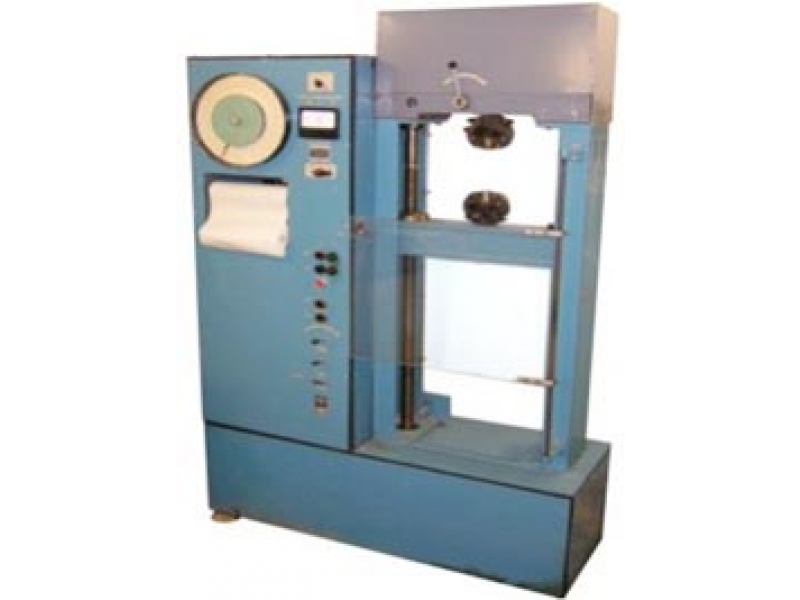

Разрывные машины с маятниковым силомером - Р-5 - на 5 тонн, Р-0.5 - на 500 кг

Каталог продукции

Р-5 - на 5 тонн, Р-0.5 - на 500 кг

Относится к типу разрывных машин с постоянной скоростью деформирования. Предусмотрена запись процесса испытания на диаграммном аппарате в координатах Нагрузка-деформация. Абсолютное удлинение образца определяется счетчиком деформаций. Оснащена электропридом с плавным регулированием скорости.







Технические данные

  Р-5 - на 5 тонн Р-0.5 - на 500 кг
Описание Машина предназначена для испытания образцов из металлов на растяжение при нормальной температуре, а так же на сжатие и изгиб по ГОСТ 2055-81 и удовлетворяет требованиям ГОСТ 7855-84. Разрывная машина предназначена для испытаний на растяжение проволоки и металлической ленты по методам изложенным в ГОСТ 10446 – 80 и ГОСТ 11701 – 66 и удовлетворяет требованиям ГОСТ 7855 – 74.
Тип силоизмерителя маятниковый
Наибольшая предельная нагрузка 50 кН (5000 кгс) 5 кН
Число диапазонов измерения нагрузки – 3
Диапазоны измерения нагрузки:
  • Диапазон I от 2 до 10 кН
  • Диапазон II от 5 до 25 кН
  • Диапазон III от 10 до 50 кН
  • Диапазон I от 0.2 до 1,0 кН.
  • Диапазон II от 0,5 до 2,5 кН
  • Диапазон III от 1,0 до 5,0 кН.
Цена деления шкалы силоизмерителя:
  • Диапазон I 0,02 кН
  • Диапазон II 0,05 кН
  • Диапазон III 0,1 кН
  • Диапазон I 0,002 кН.
  • Диапазон II 0,005 кН
  • Диапазон III 0,01 кН.
Пределы допускаемого значения относительной погрешности силоизмерителя при прямом ходе (нагружении) от измеряемой нагрузке диапазона измерения не более ±1%
Вариация показаний в диапазоне измерения от измеряемой нагрузки не более 1%.
Разность показаний между прямым и обратным ходами в диапазоне измерения от величины измеряемой нагрузки не более 2 %.
Абсолютная чувствительность в пределах диапазона измерения нагрузки при приложении или снятии дополнительной нагрузки, равной цене деления отсчетного устройства силоизмерителя, не менее 0,5 деления.
Пределы допускаемого значения погрешности измерителя активного захвата      не более ±1 мм.
Ширина рабочей части диаграммной бумаги 320 мм.
Масштабы записи диаграммы:
  • По нагрузке один миллиметр высоты ординаты соответствует 1/320 части наибольшего значения диапазона измерения нагрузки;
  • По деформации 10 : 1 : 50 : 1 и 100 : 1

Допускаемая погрешность записи:
  • нагрузки в каждом диапазоне измерений от измеряемой величины не более 12%.
  • перемещения активного захвата в соответствующем масштабе не более:
  • до 15 мм ± 0,5 мм
  • свыше 15 мм от измеряемой величины ± 3%

Масштабы записи диаграммного аппарата в координатах «Нагрузка перемещение активного захвата» по нагрузке:
  • Диапазон 1 0,004 кН/мм.
  • Диапазон 2 0,01 кН/мм
  • Диапазон 3 0,02 кН/мм.
По измерению расстояния между захватами:   10:0; 50:1; 100:1.
Пределы допускаемого значения относительной погрешности диаграммного аппарата при записи нагрузки   не более ±2%.
Пределы допускаемого значения погрешности диаграммного аппарата при записи перемещения активного захвата не более:


  • При длине записи до 15 мм ± 0,5 мм
  • При длине записи свыше 15 мм ± 3%
Наибольший предел измеренной деформации  700 мм.
Цена деления шкалы деформации 0,2 мм.
Диапазон скоростей движения активного захвата без нагрузки от 1 до 100 мм/мин. от 0,5 до 100 мм/мин.
Скорость ускоренного хода активного захвата без нагрузки не менее 200 мм/мин.
Высота рабочего пространства при испытании на растяжение, включая рабочий ход активного захвата, не менее 700 мм.
Рабочий ход активного захвата от 0 до 700 мм.
Наибольшее расстояние между спорными поверхностями реверсора при испытании на сжатие   не менее 150мм
Расстояние от оси образца до винта не менее214 мм.
Потребляемая мощность не более 2 кВт. 0,5 кВт.
Питание машины от сети трехфазного переменного тока напряжением 380/220 В, частотой (50±1) Гц. 220 В, частотой (50±1) Гц
Габаритные размеры (ШхДхВ) не более 1400х710х2065 мм. 160х1260х1850.
Масса машины не более 790 кг. 570 кг.
